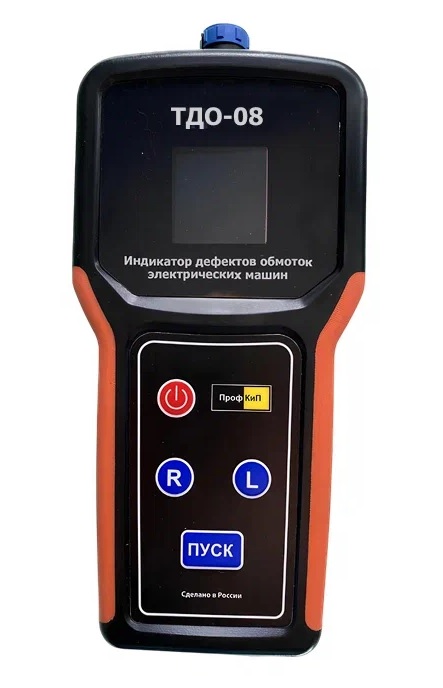

ТДО-08

ПрофКиП ТДО-08 Тестер Дефектов Обмоток Электрических Машин (встроенный мегаомметр)

104 291 РУБ. вместо 109 780 РУБ.

Скидка при заказе от 200 000 руб.

До конца акции осталось

Назначение тестера дефектов обмоток электрических машин ПрофКиП ТДО-08:

Тестер дефектов обмоток электрических машин ПрофКиП ТДО-08 предназначен для контроля трехфазных обмоток электрических машин и обеспечивает обнаружение:

междувитковых замыканий;
последовательности чередования фаз обмоток трехфазных двигателей и источников их питания;
междувитковых замыканий катушек, уложенных в пазы
обрыва фазы;
неправильного соединения фаз;
неудовлетворительного состояния изоляции обмоток относительно корпуса машины и между обмотками.

Основными потребителями тестеров ТДО-07 являются предприятия, эксплуатирующие или ремонтирующие электрические машины напряжением до 1000 В.

Климатическое исполнение–УХЛ 3.1по ГОСТ 15150 (температура воздуха -10 ... +40°С).

Основные отличия и особенности приборов серии ПрофКиП ТДО:

Приборы серии ТДО имеют встроенный мегаомметр с цифровой индикацией результата измерения сопротивления изоляции обмотки. Приборы имеют функцию выбора испытательного напряжения 500 вольт (для испытания обмоток электрических машин с рабочим напряжением до 500 вольт) и 1000 вольт (для испытания обмоток электрических машин с рабочим напряжением от 500 до 1000 вольт). Приборы серии ТДО в настоящее время проходят испытания для внесения в Государственный реестр средств измерения

Принцип работы тестера дефектов обмоток электрических машин ПрофКиП ТДО-08:

Принцип работы тестера основан на сравнении полных сопротивлений двух фаз обмотки при подключении к ним генератора высокочастотного стабилизированного тока. При наличии дефектов полные сопротивления фаз обмотки и соответственно токи в них будут различными. Степень этого различия устанавливается величиной коэффициента несимметрии фазных токов Кн:

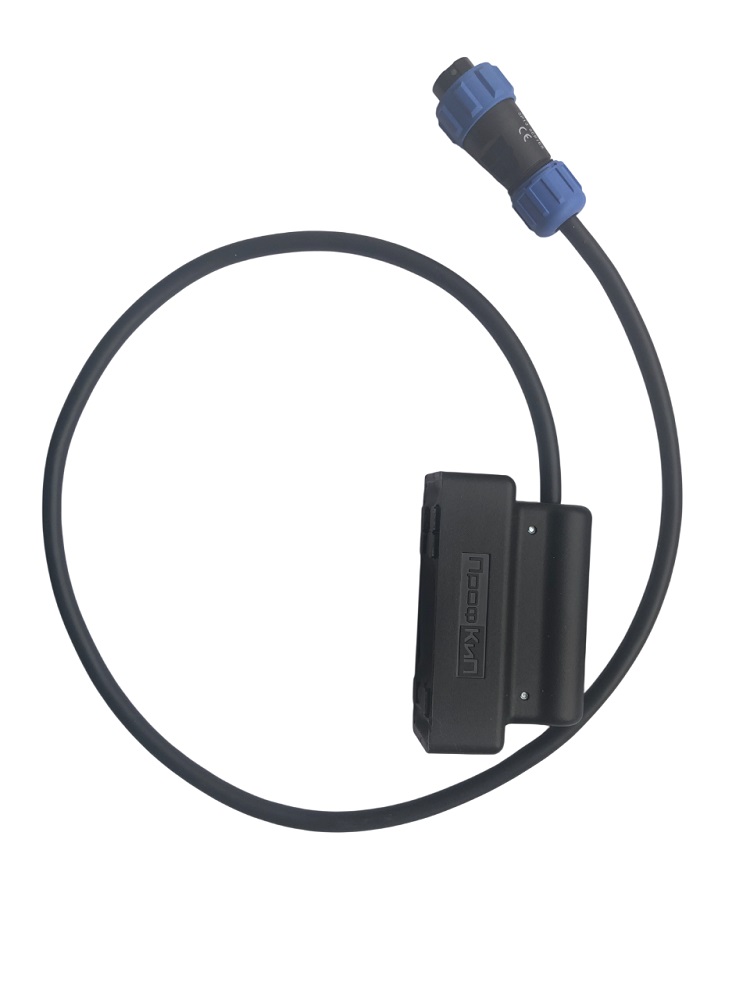

При проверке катушек, уложенных в пазы, на наличие междувитковых замыканий принцип работы индикатора базируется на индуцировании импульсной ЭДС в проверяемой катушке. В случае наличия в последней короткозамкнутых витков (КЗВ) происходит регистрация импульса магнитной индукции поля, создаваемого током короткого замыкания, протекающим по ним.

При проверке состояния изоляции обмоток относительно корпуса машины и между обмотками принцип работы индикатора состоит в подаче на обмотку напряжения постоянного тока, определении сопротивления изоляции и сравнении его с пороговым значением (0,5 МОм).

Основные контролируемые параметры и технические характеристики тестера дефектов обмоток электрических машин ПрофКиП ТДО-08:

При проверке трехфазной обмотки на наличие междувитковых замыканий, обрыва фазы и на правильность соединения фаз:	Коэффициент несимметрии фазных токов Кн
При проверке трехфазных обмоток, уложенных в пазы на наличие междувитковых замыканий, обрыва фазы	Коэффициент несимметрии фазных токов К_н
При проверке состояния изоляции обмоток относительно корпуса машины и между обмотками.	Сопротивление изоляции Rи
Контролируемый диапазон Кн, %	0-99
Контролируемый диапазон Rи, Мом	0.5-500
Выходное постоянное напряжение при измерении Rи, В	1000 ±100
Питание	автономное (встроенный аккумулятор), внешний БП
- напряжение питания внешнего источника, В	5±1
- напряжение питания встроенного аккумулятора, В - емкость, мАч	3,7 3 400
Рабочее положение	произвольное
Индикация	цифровая (OLED дисплей)
Габаритные размеры	220х100х35
Масса (не более), кг	0.4
